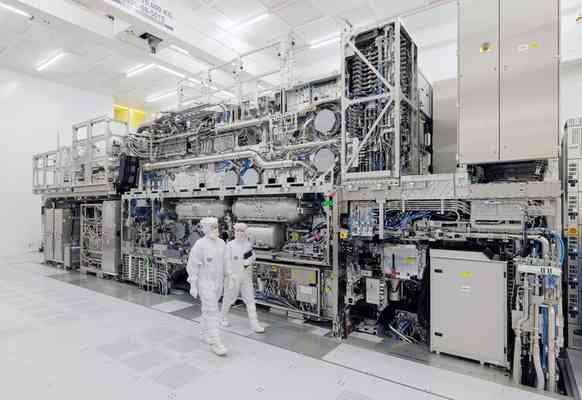

Контролируя примерно 94 % рынка литографических сканеров, которые необходимы для выпуска полупроводниковых компонентов, компания ASML вынуждена признать, что в условиях бума ИИ не справляется со спросом. Компания уже распределила всю квоту на производство EUV-систем стоимостью по $200 млн каждая до конца 2027 года, и недавно заложила фундамент своего нового предприятия в Нидерландах, которое позволит расширить производственные мощности. Источник изображения: ASML По словам финансового директора ASML Роджера Дассена (Roger Dassen), крупные заказчики теперь в беседе с компанией всё чаще интересуются возможностью предоставить им не только больше оборудования для производства чипов, но и сделать это быстрее. В комментариях агентству Reuters Дассен признался: «Я не думаю, что мы находимся в конце (ИИ-бума), откровенно говоря» . Все крупные клиенты ASML уже обозначили свои планы по использованию оборудования следующего поколения, которое сочетает сверхжёсткое ультрафиолетовое излучение (EUV) с высоким значением числовой апертуры (High-NA), и может стоить более $400 млн за одну установку. Компания TSMC призналась, что начнёт применять его с 2030 года, а Intel на прошлой неделе сообщила , что уже обработала с помощью подобного оборудования 1 млн кремниевых пластин типоразмера 300 мм
